YC
YC電纜全稱重型通用橡套電纜,是俗稱的橡套線的一種。yc電纜適用于交流額定電壓450/750V以下家用電器、電動工具和各種移動式電器設備或輕型移動電氣設備,或用于工地上臨時施工用,能承受較大的機械外力作用。線芯的長期允許工作溫度應不超過60℃。
產品詳情
結構:
Y代表橡膠絕緣,C代表重型電纜。里面的護套也為橡膠絕緣,導體為銅絲。橡套電纜分為重型電纜(yc電纜)、中型電纜(yz電纜)及輕型電纜(YQ電纜)。好的YC電纜的絕緣層都是純天然橡膠制作,導體則以良好導電性能的無氧銅桿為佳品。而市場的大部分產品均或多或少不能達到此種質量。
型號:

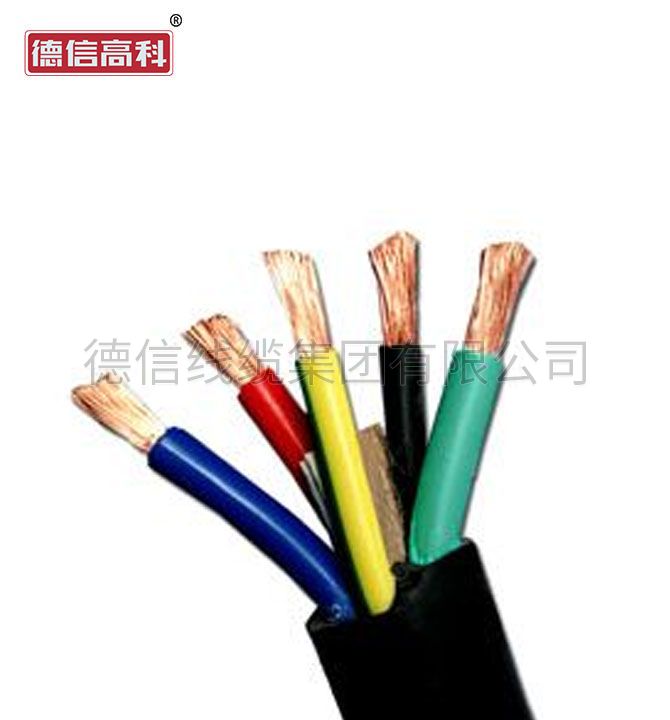

yc電纜內主要為多芯電纜,常用的有2芯、3芯、4芯、5芯,銅芯的面積0.75到幾十平方不等。
安全性:由于全天然橡膠的質地,這種產品十分安全
橡套電纜是由多股的細銅絲為導體,外包橡膠絕緣和橡膠護套的一種柔軟可移動的電纜品種. 一般來講,包括通用橡套軟電纜,電焊機電纜,潛水電機電纜,無線電裝置電纜和攝影光源電纜等品種.
橡套電纜廣泛使用于各種電器設備,例如日用電器,電動機械,電工裝置和器具的移動式電源線,同時可在室內或戶外環境條件下使用.根據電纜所受的機械外力,在產品結構上分為輕型,中型和重型三類,在截面上也有適當?shù)你暯?一般輕型橡套電纜使用于日用電器,小型電動設備,要求柔軟,輕巧,彎曲性能好;中型橡套電纜除工業用外,廣泛用于農業電氣化中,重型電纜用于如港口機械,探照燈,家業大型水力排灌站等場合.這類產品具有良好的通用性,系列規格完整,性能良好和穩定.
電纜的規格型號代表的含義 型號含義:
R-連接用軟電纜(電線),軟結構。
V-絕緣聚氯乙烯。 V-聚氯乙烯絕緣 V-聚氯乙烯護套
B-平型(扁形)。
S-雙絞型。A-鍍錫或鍍銀。
F-耐高溫
P-編織屏蔽 P2-銅帶屏蔽 P22-鋼帶鎧裝
Y—預制型、一般省略,或聚烯烴護套
FD—產品類別代號,指分支電纜。將要頒布的建設部標準用FZ表示,其實質相同
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型
例如:SYV 75-5-1(A、B、C)
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A:64編 B:96編 C:128編
75:75歐姆 5:線徑為5MM 1:代表單芯
SYWV 75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75:75歐姆 5:線纜外徑為5MM 1:代表單芯
例如:RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2:2芯多股線 32:每芯有32根銅絲 0.2:每根銅絲直徑為0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2:2芯多股線 24:每芯有24根銅絲 0.12:每根銅絲直徑為0.12MM
型號、名稱
RV 銅芯氯乙烯絕緣連接電纜(電線)
AVR 鍍錫銅芯聚乙烯絕緣平型連接軟電纜(電線)
RVB 銅芯聚氯乙烯平型連接電線
RVS 銅芯聚氯乙烯絞型連接電線
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV-105 銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF-205AFS-250AFP-250 鍍銀聚氯乙氟塑料絕緣耐高溫-60oC~250oC連接軟電線
2、規格表示法的含義
規格采用芯數、標稱截面和電壓等級表示
①單芯分支電纜規格表示法:同一回路電纜根數*(1*標稱截面), 0.6/1KV,
如:4*(1*185)+1*95 0.6/1KV
②多芯絞合型分支電纜規格表示法:同一回路電纜根數*標稱截面, 0.6/1KV,
如:4**185+1*95 0.6/1KV
③多芯同護套型分支電纜規格表示法:電纜芯數×標稱截面-T,如:4×25-T
3、完整的型號規格表示法
因?yàn)榉种щ娎|包含主干電纜和支線電纜。而且兩者規格結構不同,因此有兩種表示方法:
①將主干電纜和支線電纜分別表示,
如:干線電纜:FD-YJV-4*(1*185)+1*95 0.6/1KV
支線電纜:FD-YJV-4*(1*25)+1*16 0.6/1KV
這種方法在設計時尤為簡明,可以方便地表示出支線規格的不同
②將主干電纜和支線電纜連同表示,如:FD-YJV-4*(1*185/25) +1*95/16 0.6/1KV
這種方法比較直觀,但僅限于支線電纜為同一種規格的情況,無法表示支線的不同規格:
由于分支電纜主要由于1KV低壓配電系統,因此,其額定電壓0.6/1KV在設計標注時,可以省略。
二、產品型號中拼音字母所代表的意義(無括號的字)
A:(聚)胺(脂),安(裝),鋁塑料護套(Alpeth)
B:扁,半,編(織),泵、布、(聚)苯(乙烯),玻(璃纖維),補,平行
C:車、醇、采(掘機)、瓷、重(型),船用,蓄電(池),磁充,償,(黃臘)綢,(三)醋(酸薄膜),自承式
D:帶,(不)滴(流),燈,電,(冷)凍(即耐寒),?。ɑ鹌ぃ?,鍍
E:二(層),野(外),對稱結構(代號),乙(丙橡皮)(EPR)
F:(聚四)氟(乙烯),分(相),非(燃性),飛(機),泡沫聚乙烯(YF)
G:鋼、溝、改(性漆)、管、高(壓)
H:合(金),環(氧漆),焊、花、通訊電纜(用途代號),H(H型,即分相屏蔽結構),寒
J:絞、加(強),加(厚),鋸,局(用)
K:(真)空,卡(普?。刂?,鎧裝,空心。
L:鋁、爐、臘(克)、瀝(青)、(防)雷、磷
M:棉(紗)、麻、母(線)、帽、膜
N:(自)粘(性)、泥(炭)、(高阻)尼(線芯)、尼(龍)、耐火
O:同軸(結構代號)
P:排、(芯)屏(蔽)、配(線)、貧(泛浸漬,即干絕緣),信號電纜(用途代號)
Q:牽(引車)、漆、鉛、輕(型)、氣、汽(車),高(強度聚乙烯醇縮醛)
R:軟、人(造)絲、日用(用途代號),(耐)熱(化)。
S:刷,絲,射頻(用途代號),雙,鋼塑料護層(Stalpeth),低煙無鹵阻燃護套
T:銅、梯、特、通、陶、電梯、探
U:礦、棉(指石棉),礦用(用途代號)
V:(P)V(C)(聚氯乙烯)
W:(地球)物(理)、皺紋護套、無(磁性)、(耐高)溫、(野)外、石油(用途代號)
X:橡(力纜)、聚酰胺、橡(皮絕緣)
Y:硬,園,油,氧,(耐)油,移動(用途代號),聚乙烯,壓
Z:(聚)酯,紙,(電)鉆,中型,綜(合)
YJ:交聯聚乙烯絕緣
P2:銅帶屏蔽
ZRK:系列代號,表示阻燃型控制電纜
