產品命名

1）電纜型號用字母及數字含義

J ................................................................鋼芯絞合

F ................................................................防腐

G1和G1B .................................................普通強度鍍鋅鋼線

G2A和G2B ...............................................高強度鍍鋅鋼線

G3A ............................................................特高強度鍍鋅鋼線

2）產品表示方法：

產品用型號，規格和標準標號表示。

a) JL-500-37由37根硬鋁線絞制成的鋁絞線，其標稱截面為500mm2。

b) JL/G1A-500/35-45/7由45根硬鋁線和7根A級鍍層普通強度鍍鋅鋼線絞制成的鋼芯鋁絞線，截面為500mm2，鋼的標稱截面35mm2。

c) JL1A-250-19由19根A級鍍層普通強度鍍鋅鋼線絞制成的鍍鋅鋼絞線，鋼線的標稱截面為250mm2。

產品概述

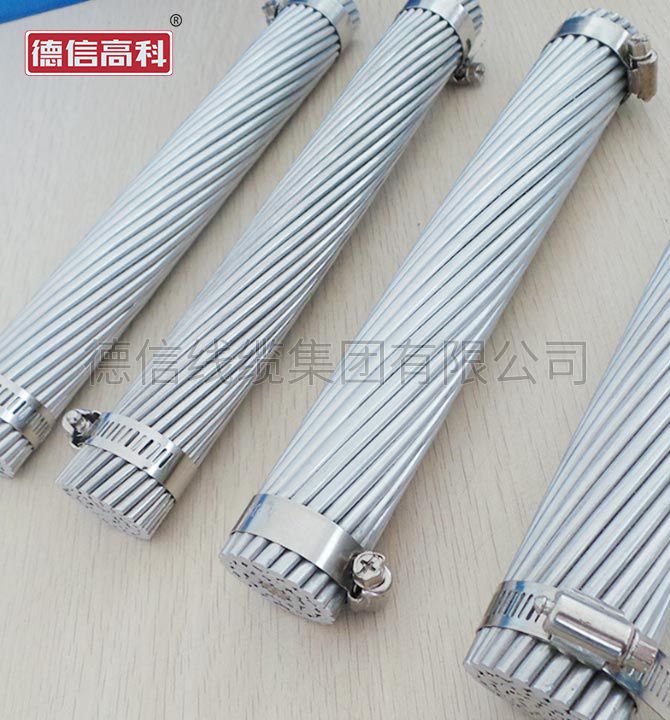

鋼芯鋁絞線，英文名稱：aluminum conductor steel reinforced，ACSR，是指單層或多層鋁股線絞合在鍍鋅鋼芯線外的加強型導線。主要應用于電力和輸電線路行業。

產品結構

鋼芯鋁絞線是由鋁線和鋼線絞合而成的，適用于架空輸電線路用。

它內部是鋼"芯"，外部是用鋁線通過絞合方式纏繞在鋼芯周圍；鋼芯主要起增加強度的作用，鋁絞線主要起傳送電能的作用。

產品型號

鋼芯鋁絞線的型號分為：JL/G1A JL/G1B JL/G2A JL/G2B JL/G3A

其中：G1A或G1B指的是普通強度鋼線。

G2A或G2B 指的是高強度鋼線。

G3A指的是特高強度鋼線。

型號差異：以JL/G1A-240/30型鋼芯鋁絞線為例。

在國標（GB/T1179-2008）中以目前的JL/G1A-240/30表示；

在國標（GB/T1179-1983）中以LGJ-240/30表示。

主要應用

對高電壓的輸電線路，由于線路的路徑有限，又不可能在一個路徑上架多條線路，人們想出了采用一個路徑，一套鐵塔，掛多條導線，即一條線路相當于架了多條線路的方法；對500KV的輸電線路，我國大多采用掛四條導線的方式，這種架線的方式稱為同塔并架。

相關優點

鋼芯鋁絞線具有結構簡單、架設與維護方便、線路造價低、傳輸容量大、又利于跨越江河和山谷等特殊地理?xiàng)l件的敷設、具有良好的導電性能和足夠的機械強度、抗拉強度大、塔桿距離可放大等特點。因此廣泛應用于各種電壓等級的架空輸配電線路中。
